UV, UV DTF i DTF: pogledajte tri puta od grafike do gotovog proizvoda
Otisak na majici, šarena maska i grafika na drvenoj pločici mogu na fotografiji izgledati slično, ali nastaju različitim postupcima. U jednom predmet leži u štampaču, u drugom dobija gotov transfer, a u trećem je potrebna presa. Te ćemo razlike prikazati na stvarnim materijalima iz naših ponuda.
Najvažnije u ovom vodiču
- Direktna UV štampa nanosi grafiku na predmet postavljen u radni prostor.
- UV DTF prenosi otisak sa odgovarajućeg sistema folija na kompatibilnu tvrdu podlogu.
- DTF za tkanine koristi foliju, topivi lepak i prenos presom.
Prvo prepoznajte proces
Slična slika, drugačiji put do površine
Tri puta do gotovog otiska
Direktna UV štampa
Predmet → štampa na površinu → UV očvršćavanje
Predmet mora stati u uređaj ili kompatibilan držač.
UV DTF
Štampa na foliju → priprema transfera → nanošenje
Grafika se prenosi na odgovarajuću tvrdu podlogu. Komplet folija mora biti kompatibilan sa sistemom.
DTF za tkanine
Štampa na foliju → lepak i fiksiranje → presa
Toplotni prenos na kompatibilnu tkaninu; podešavanja se prilagođavaju korišćenim materijalima.
Tehnologiju je najlakše prepoznati prema tome na šta glava štampa i šta se događa nakon štampe. Kod direktnog UV-a mastilo dolazi na predmet. Kod UV DTF-a i tekstilnog DTF-a prvo nastaje grafika na foliji, ali dalji materijali i način nanošenja razlikuju se.
Ta je razlika praktična. Za majicu trebate proces kompatibilan sa tkaninom i kasnijim pranjem. Kod maske važni su površina, oblik i prijanjanje. Kod panela dodaju se položaj grafike, visina predmeta i mogućnost stabilnog postavljanja na sto.
Direktna UV štampa: predmet ulazi pod glavu
U video-snimku sa Z120M videćete grafiku koja se nanosi na ravan predmet. U sledećem se primeru boca okreće u držaču ispod glave. U oba slučaja uređaj štampa na površinu predmeta; nije reč o lepljenju UV DTF transfera.
Tako se može organizovati personalizacija odgovarajućih pločica, maski, panela i promotivnih predmeta. Predmet mora stati u radni prostor, biti pravilno postavljen i ostaviti potreban razmak za glavu. Kod serije više jednakih elemenata držač za pozicioniranje pomaže se vratiti na isto mesto štampe.
U aktuelnoj ponudi Z120M navedeno je najveće područje štampe 267 × 420 mm i visina predmeta 0–120 mm. Sama platforma 300 × 420 mm drugačiji je parametar od područja štampe. Za planiranje projekta koristite ispravnu vrednost i stvarnu geometriju predmeta sa pričvršćenjem.
Direktna UV štampa: grafika na ravnom predmetu
Glava štampa, a ruke pokazuju gotovu grafiku u boji na ravnoj probi.
Povezana ponuda → · Otvorite videoDirektna UV štampa: boca u rotacionom držaču
Štampa na cilindričan predmet i gotov uzorak na boci.
Povezana ponuda → · Otvorite videoPogledajte sto, kolica i vodilicu

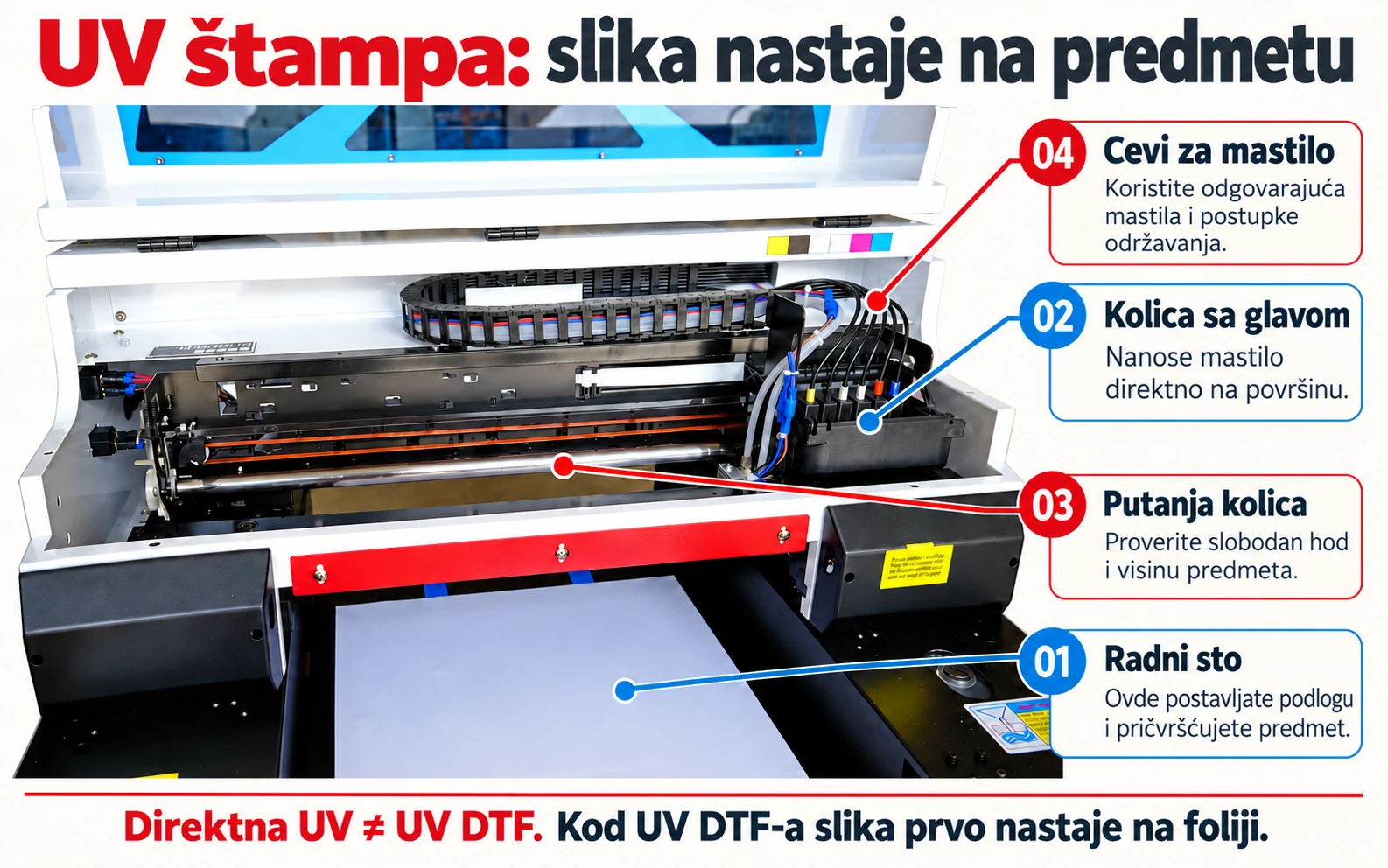

Na fotografiji UV štampača sa objašnjenjima vide se sto, kolica sa glavom, vodilica i cevi za mastilo. To su konkretna mesta koja utiču na pripremu zadatka. Pomičan element ne sme udariti u previsok predmet ili izbočeni držač.
Pri direktnoj štampi na neravnu površinu nije dovoljno najvišu tačku postaviti „odoka“. Ograničenja udaljenosti glave, merenja visine, zakrivljenosti i držača proizlaze iz konstrukcije uređaja. Probu izvedite na stvarnom predmetu zajedno sa njegovom završnom obradom.
Ponuda Z120M obuhvata CMYK i belu. Ne pretpostavljajte automatski dodatni lak, teksturu ili kompatibilnost sa bilo kojom folijom samo zato što uređaj ima UV lampu. U svakoj konfiguraciji treba proveriti konkretne kanale i odobrene materijale.
Podržava predmet tokom nanošenja slike. Dimenzije platforme i stvarno područje štampe različiti su parametri.
Pomera glavu iznad površine. Predmet i pričvršćenje moraju joj ostaviti odgovarajući prostor.
Omogućava kretanje sklopa duž područja štampe.
Vidljive cevi pripadaju sistemu dovoda mastila; njihovo održavanje opisuje uputstvo konkretnog modela.
Drvo i prozirna podloga: grafika susreće teksturu
Na drvetu boja deluje zajedno sa godovima i završnom obradom. Isti uzorak na sirovoj, lakiranoj i drugačije pripremljenoj podlozi ne mora izgledati jednako. U demonstraciji obratite pažnju na rubove grafike i odnos šarene slike prema prirodnoj pozadini.
Proziran predmet postavlja drugo pitanje: sa koje će se strane gledati otisak i kakvu treba imati pozadinu? Beli sloj može promeniti utisak boja, a projekat koji se gleda kroz ploču traži promišljanje strane štampe i redosleda slojeva u podržanom procesu. Pripremite mali deo sa bojom, belom bojom i prelazom prema prozirnosti.
Video prikazuje konkretan vizuelni rezultat. Prijanjanje, otpornost na korišćeno sredstvo za čišćenje i ponašanje tokom vremena procenite na sopstvenom materijalu. Sam sjaj fotografije ne smatrajte informacijom o trajnosti gotovog proizvoda.
Direktna UV štampa: grafika na drvetu
Krupni plan glave iznad malih drvenih krugova.
Povezana ponuda → · Otvorite videoDirektna UV štampa: otisak na prozirnoj podlozi
Rad glave i prikaz šarenih uzoraka na prozirnim elementima.
Povezana ponuda → · Otvorite videoUV DTF: odštampajte transfer pa prenesite grafiku
Kod UV DTF postupka grafika nastaje u kompatibilnom sistemu folija i UV mastila. Nakon pripreme transfera prenosi se na predmet. Nije potrebno ceo ukrašavani predmet stavljati na sto štampača, ali i dalje treba potvrditi prikladnost njegove površine za konkretan transfer.
Izvorni kratki video xTool O1 sa šoljom povezuje fazu dizajna, štampe na medij i gotov rezultat. Materijal sa maskom za telefon prikazuje primer postavljanja i pritiskanja transfera. Uporedite to sa ranijom scenom u kojoj glava radi direktno iznad boce koja se okreće. Ceo sled pripreme i uklanjanja folije sprovodi se prema uputstvu sistema.
Tipičan sistem razlikuje foliju za štampu A te prenosnu foliju B. Imaju različite uloge i rade kao kompatibilan komplet. Način laminiranja, uklanjanja medija i nanošenja zavisi od materijala i konfiguracije. Ne biraju se samo prema sličnom nazivu „UV folija“.
UV DTF: projekti na šoljama
Izvorna demonstracija xTool: projekat, štampa na foliju i šolje sa gotovim uzorcima.
Materijal proizvođača · Otvorite videoUV DTF: nanošenje na masku
Projekat, štampa folije i ručni prenos uzorka na masku.
Materijal proizvođača · Otvorite videoList ili rola: razlika u organizaciji serije
Kod nekoliko pojedinačnih grafika praktičan može biti rad sa listovima. Kada redovno pripremate duže serije, važni postaju vođenje medija, laminiranje i prihvat transfera. U sistemu O1 tome služi kompatibilan pribor, među ostalim LM1 i RF1, zavisno od odabrane konfiguracije.
Animacija proizvođača prikazuje organizaciju putanje role, a drugi materijal duži otisak i nanošenje na predmet. To je prikaz načina rada. Iz samog trajanja isečka nemojte izvoditi proizvodni kapacitet ni izmerenu dužinu cele role.
Pri planiranju serije dodajte raspored grafika na mediju, pripremu transfera, ručno nanošenje i kontrolu. Sama brzina glave ne opisuje vreme od datoteke do gotove porudžbine.
UV DTF: animacija putanje materijala
Animacija proizvođača koja prikazuje put materijala i primere ukrašenih predmeta.
Materijal proizvođača · Otvorite videoUV DTF: duži otisak i nanošenje
Projekat, izlazak odštampane folije i nanošenje uzorka na skateboard.
Materijal proizvođača · Otvorite videoDTF za odeću: od PET folije do majice
Tekstilni DTF takođe počinje folijom, ali koristi pigmentni sistem mastila i topivi lepak. Nakon pripreme i fiksiranja sloja lepka transfer se presom prenosi na kompatibilnu tkaninu. To je drugačiji skup materijala od UV DTF-a za tvrde površine.
Naš video KJ-302A prikazuje štampu na foliju, a kratak detalj gotovog otiska — tkaninu koja se drži i pomera u rukama. Ti kadrovi omogućavaju posmatranje medija i gotovog proizvoda. Parametre presovanja i procenu pranja treba odrediti za korišćenu foliju, prah i odeću.
Kod tamne majice beli sloj pomaže odvojiti boje od pozadine. Važna je i veličina punih polja: velika jednolična grafika i nežan natpis mogu se drugačije ponašati na odeći. Procenite ne samo boju nego i opip, rub, elastičnost i mesto nanošenja u odnosu na šavove i zadebljanja.
Štampa na DTF foliju
Kretanje glave iznad folije sa šarenim motivima za prenos na tekstil.
Povezana ponuda → · Otvorite videoKrupni plan otiska na tkanini
Detalj otiska u boji na tkanini koja se drži u rukama.
Povezana ponuda → · Otvorite videoŠtampač, shaker i presa uzastopne su faze rada

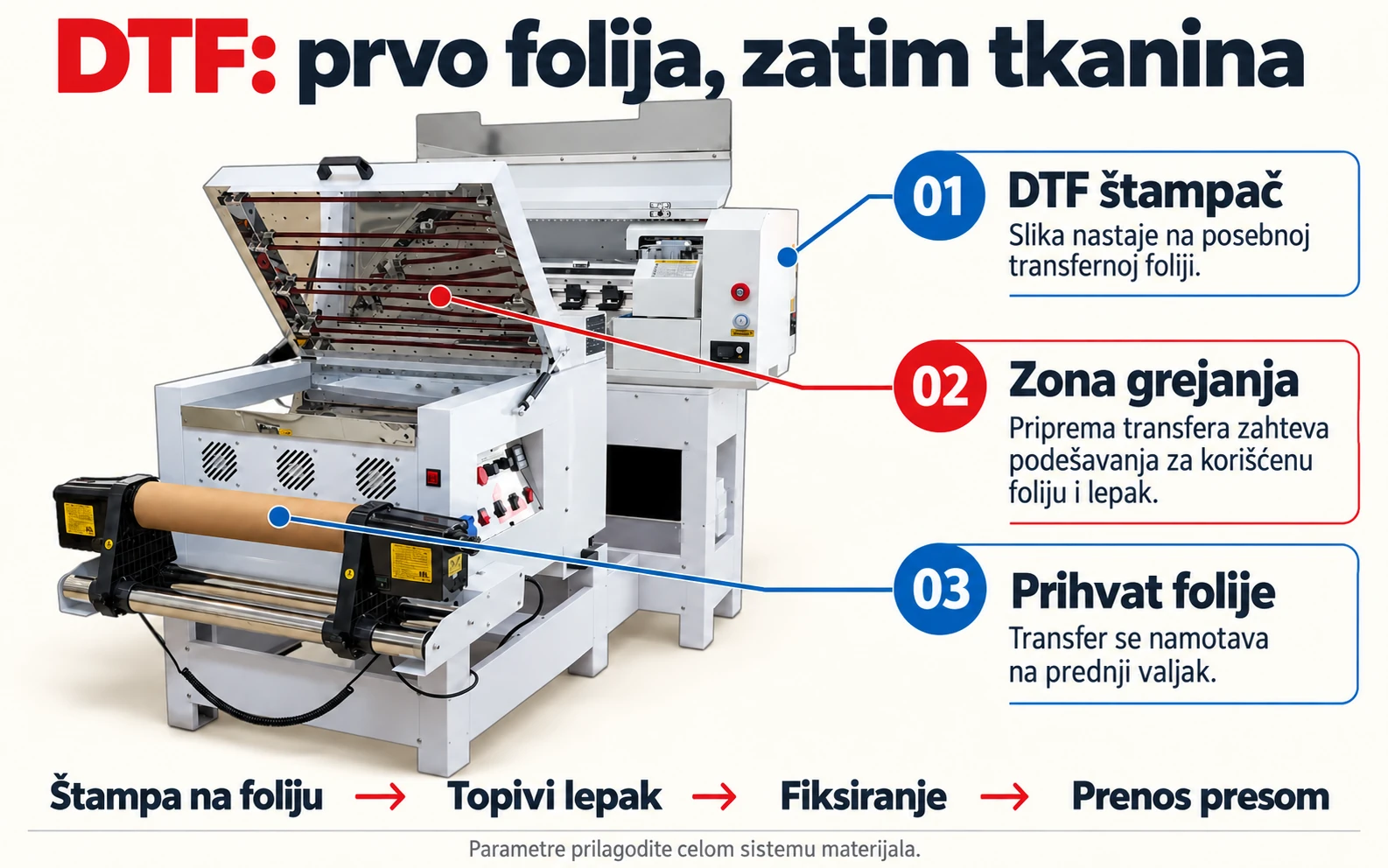

Fotografija kompleta sa objašnjenjima prikazuje štampač, zonu grejanja za pripremu transfera i prihvat folije. U procesu treba kontrolisati ravnomerno nanošenje odgovarajućeg lepka, uklanjanje viška i fiksiranje prema materijalima. Tek tada planirate nanošenje na tkaninu.
U aktuelnoj ponudi KJ-302A najveća širina otiska iznosi 420 mm, a medija 430 mm. Dve glave EPSON XP600, CMYK i bela te shaker sa sistemom grejanja čine određenu konfiguraciju. Termotransferna presa poseban je korak koji traži pravilan izbor prema proizvodu.
Pri pripremi grafike koristite podešavanja RIP-a i orijentaciju predviđene za ceo proces. Nemojte dodavati novo ogledaljenje u svakom programu bez provere koji ga korak izvodi automatski. Mali test sa čitljivim natpisom pomaže proveriti smer slike pre serije.
Nanosi grafiku na transfernu foliju; u ovom procesu ne štampa direktno na majicu.
Deo je pripreme transfera sa slojem lepka. Vreme i temperatura zavise od sistema materijala.
Pripremljeni transfer ide u dalju obradu. Prenos na tkaninu izvodi se kasnije u presi.
Zašto bela menja utisak boje
Slika u boji na beloj pozadini, crnoj majici i prozirnoj ploči ima drugačije uslove gledanja. Belo mastilo može stvarati podlogu ili deo grafike — zavisno od tehnologije i podržanog rasporeda slojeva.
Na probi vredi postaviti jedan uz drugi sitan tekst, zasićeno polje, tonski prelaz i deo kontrolisane prozirnosti. Gledajte projekat na pravoj pozadini i sa strane sa koje će se koristiti. Ne procenjujte ceo proces samo prema otisku fotografije na beloj pločici.
Belo mastilo takođe zahteva svakodnevno održavanje prema sistemu. Cirkulacija i mešanje, ako su deo opreme konkretnog modela, pomažu da se organizuje rad mastila, ali ne ukidaju proveru mlaznica, radnje na početku i kraju dana ni zahteve za pauze.
Upoređujte rešenja prema zadatku, ne prema zajedničkoj reči „štampa“
| Primer zadatka | Polazište | Šta proveriti u kompletu |
|---|---|---|
| Ponovljivi ravni paneli i promotivni predmeti | Direktna UV štampa, na primer Z120M | Područje štampe, visina, pričvršćenje, podloga i kanali mastila |
| Grafike koje se prenose na odgovarajuće tvrde predmete | Kompatibilan UV DTF sistem, na primer O1 u odgovarajućoj konfiguraciji | Mastilo, folije, priprema transfera, nanošenje i pribor |
| Majice i tekstil | Tekstilni DTF, na primer KJ-302A sa pripremom transfera | Folija, lepak, fiksiranje, presa i kompatibilnost tkanine |
| Više uzoraka u seriji transfera | Rešenje sa listovima ili rolama prilagođeno tehnologiji | Raspored grafika, otpad, laminiranje ili priprema lepka, prihvat i nanošenje |
Izbor je lakši kada pokažete tri stvarna proizvoda: najčešći, najveći i najzahtevniji. Navedite njihov materijal, završnu obradu, veličinu grafike, broj komada i način kasnije upotrebe.
Proba koja odgovara na pitanja kupca
- Koristite stvarni predmet. Isti dobavljač, premaz, boja i materijal kao u planiranoj porudžbini.
- Pripremite deo zahtevnog projekta. Sitan tekst, puna polja, logotip i ključne boje.
- Sprovedite ceo proces. Sa pripremom podloge, transferom ili pričvršćenjem i potrebnim fiksiranjem.
- Proverite rezultat nakon potrebnog vremena. Procenite rubove, prijanjanje i izgled u uslovima upotrebe.
- Proverite potrebnu otpornost. Za odeću pranje i rastezanje, za promotivni predmet odgovarajuće čišćenje ili habanje — prema korišćenom sistemu.
Ne pretpostavljajte automatsku otpornost na pranje u mašini za posuđe, izlaganje na otvorenom ni odobrenje za kontakt sa hranom. To su konkretni zahtevi gotovog proizvoda koje treba potvrditi za korišćene materijale i proces. Takav zapis očekivanja pomaže dobavljaču da predloži odgovarajući test.
Za primenu u radionici
Pre izbora tehnologije pripremite
Planirajte radionicu za ceo ciklus, ne samo za štampu
Uz mašinu vam treba prostor za pripremu podloga, folije, transfere i procenu gotovog proizvoda. Kod DTF-a dodaju se lepak i toplotna faza, a kod UV-a zahtevi rada sa mastilom i očvršćavanjem. Ventilacija, zaštita i rukovanje materijalima organizuju se prema uputstvu i njihovim listovima.
Uporedite postupak pokretanja, proveru mlaznica, rukovanje belim mastilom i radnje nakon završetka dana. Zapišite i šta uraditi pre duže pauze. Kod malih i neredovnih porudžbina taj ritam može biti jednako važan kao sama brzina štampe.
U probnoj seriji posebno izmerite pripremu datoteke, štampu, pripremu transfera ili pričvršćenja, nanošenje i kontrolu. Zapišite broj prihvaćenih komada i potrošnju medija. Takav zapis otkriva ograničava li radionicu štampač, ručno nanošenje ili priprema sledeće porudžbine.
Razjasnite pre izbora
Pitanja i odgovori
Jesu li UV DTF i DTF za majice isti proces?
Ne. U oba se pojavljuje folija, ali razlikuju se mastilo, materijali i način prenosa. Tekstilni DTF koristi topivi lepak i presu; UV DTF poseban je transferni sistem za odgovarajuće tvrde površine.
Može li svaki UV štampač štampati na bilo koju UV DTF foliju?
Kompatibilnost treba potvrditi za konkretan uređaj, mastilo, foliju i način pripreme transfera. Sama UV lampa ne potvrđuje podršku za bilo koji sistem.
Šta prikazuje video boce na Z120M?
Direktna štampa na predmet koji se okreće u držaču. Nije demonstracija lepljenja UV DTF-a.
Da li je za KJ-302A potrebna presa?
Prenos na kompatibilnu tkaninu korak je koji se izvodi u odgovarajućoj presi. Štampač i shaker pripremaju otisak na foliji, ali ne zamenjuju taj korak nanošenja.
Sadrži li svaki komplet xTool O1 ceo sistem za role?
Sadržaj zavisi od odabrane verzije i kompleta. Proverite odgovarajući raspored mastila i prisustvo potrebnih folija, laminatora, dodavača i ostalog pribora.
Znači li širina folije 430 mm otisak 430 mm?
Kod opisane KJ-302A najveća širina medija iznosi 430 mm, a otiska 420 mm. U projektu treba uzeti u obzir područje štampe, margine i vođenje materijala.
Dokazuje li prikaz rastezanja tkanine otpornost na pranje?
Prikazuje ponašanje konkretnog otiska u toj sceni. Otpornost na pranje treba proceniti u potrebnim uslovima za stvarni komplet folije, lepka, mastila i odeće.
