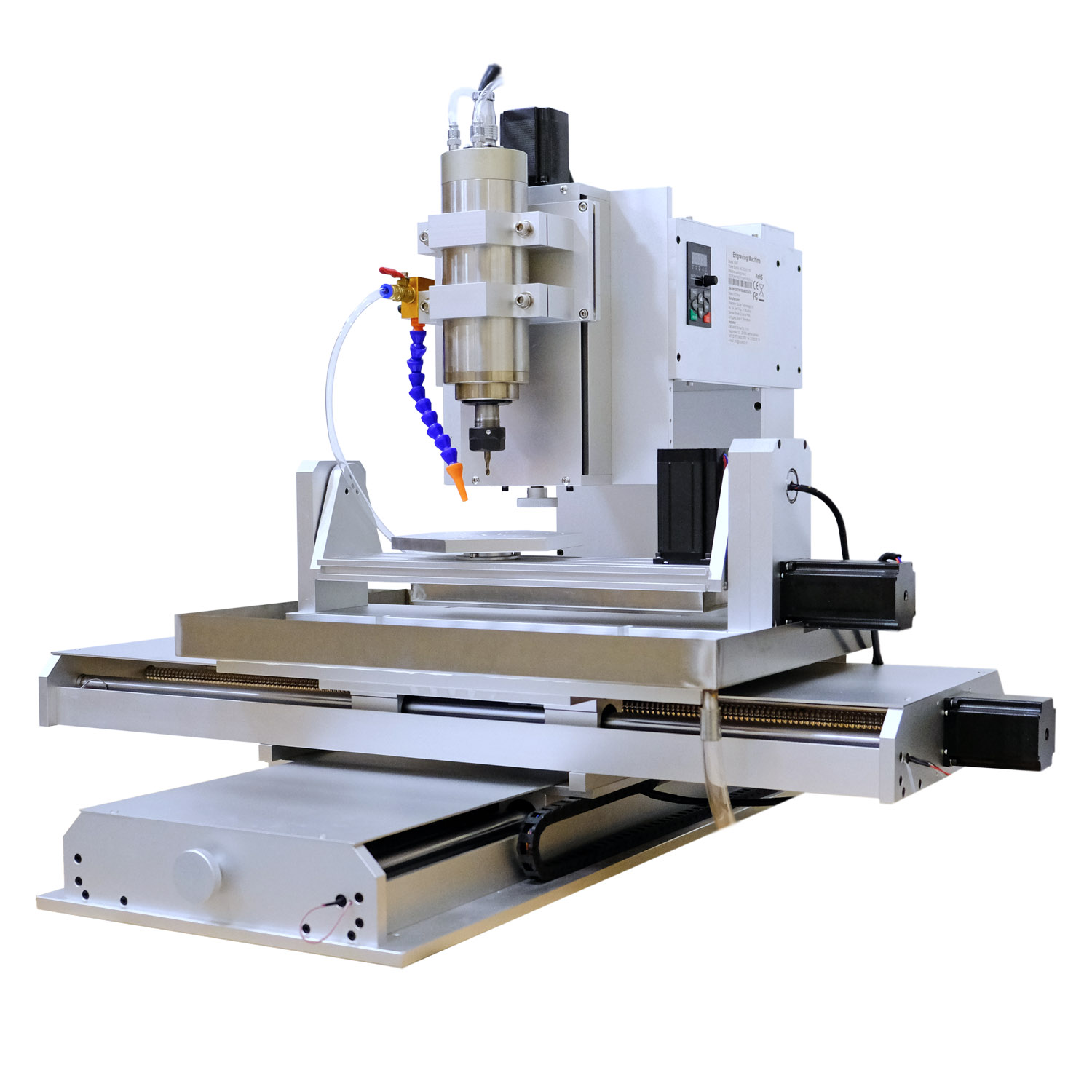

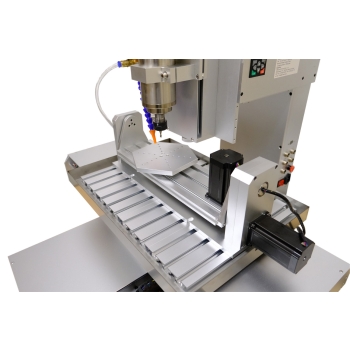

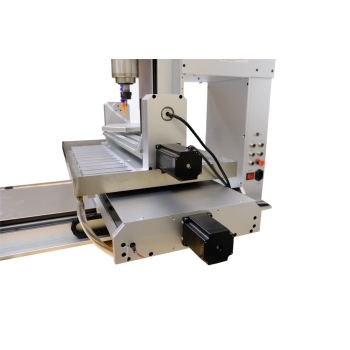

CNC glodalica CNCTech 6040 5D, 2,2 kW – 5 osa, USB + pribor
Dostupnost: Dostupan
Vreme isporuke: 24 sati
Trošak isporuke: od 0.00 RSD
Kataloški broj: F-6040-5D
Kod proizvođača: F-6040-5D
Stan na skladištu:
Kod EAN: 5907052596060
Stan proizvoda: Nova
- Opis proizvoda
- Recenzije proizvoda (0)

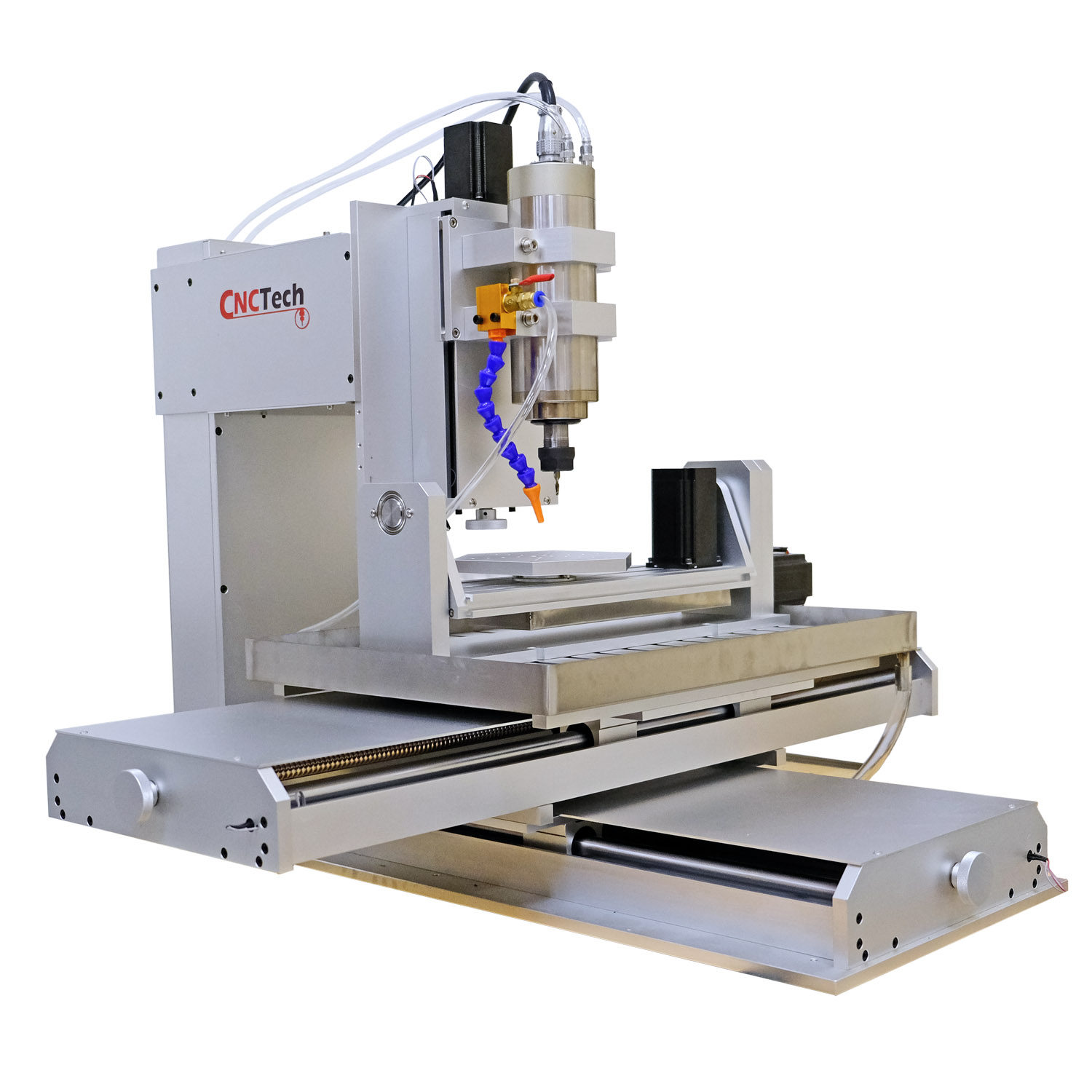

Mašina za glodanje CNC CNCTech 6040 5D - 2,2 kW
Pristupite detaljima iz novog ugla.
Od ravnog dizajna do prostornih detalja
Modeli, prototipovi i komponente sa nekoliko obrađenih površina - 6040 5D kombinuje kretanje u osovinama X, Y i Z sa A/B nagibnim rotirajućim stolom. Možete promeniti položaj materijala u odnosu na alat i planirati složenije operacije.

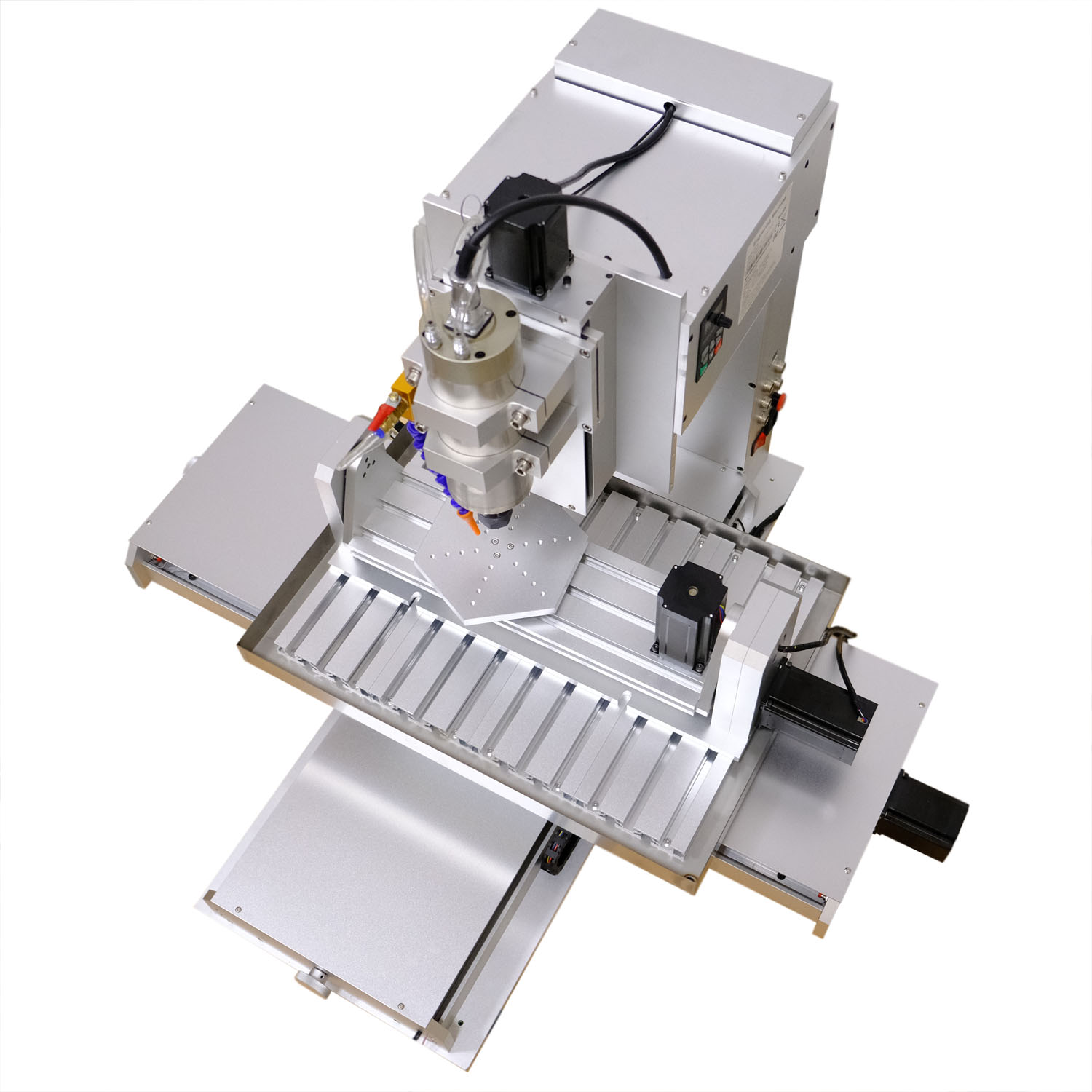

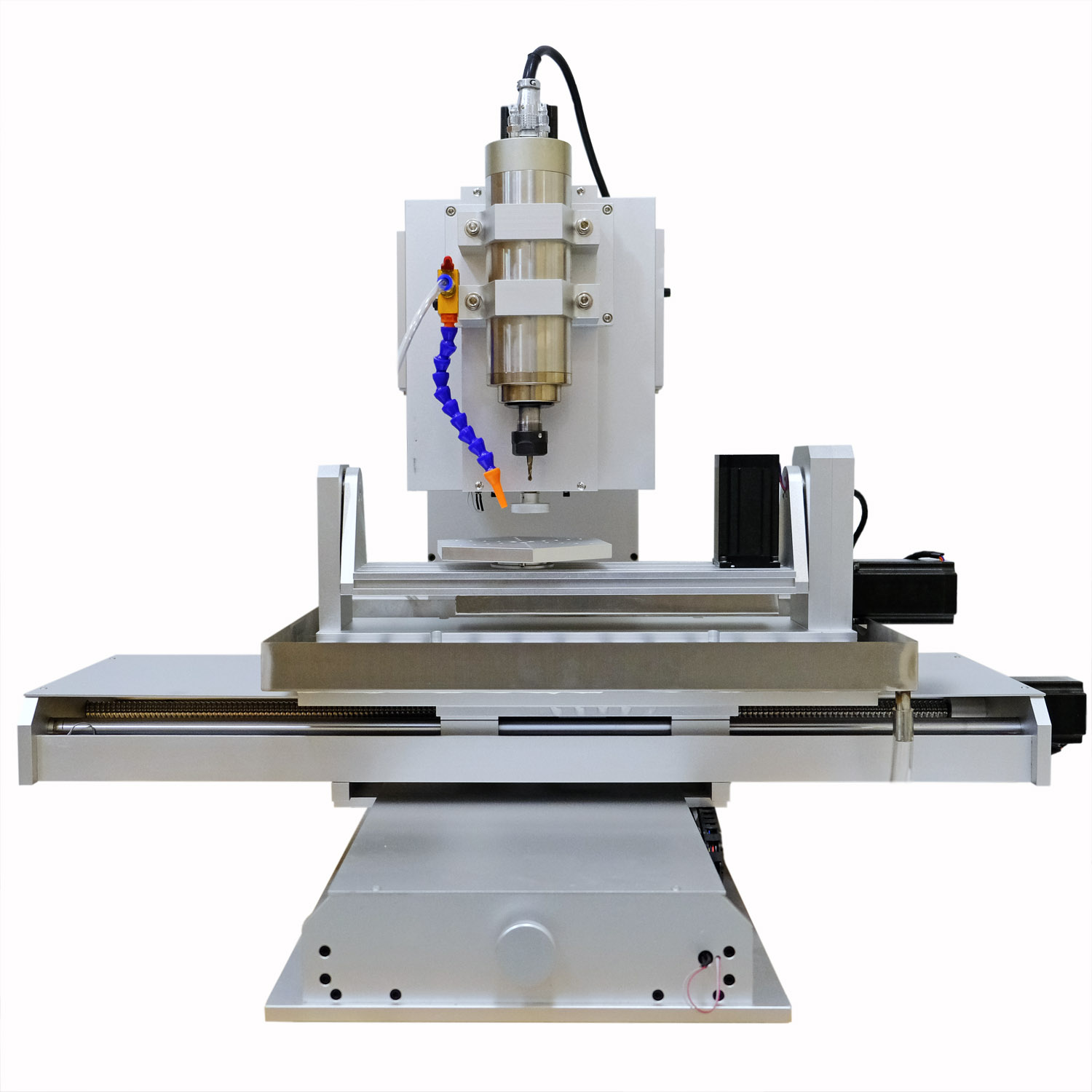

Vertikalni dizajn, vodeno hlađeno vreteno i kuglični vijci stvaraju kompaktnu stanicu za glodanje, graviranje i bušenje.
Vidite 6040 5D na poslu
Minut na rezaču: aluminijum, pokretni sto A/B i trodimenzionalni model.
Demonstracioni video glodalice 6040 5D. Vidljivi alati i nosači su odabrani da odgovaraju predstavljenim detaljima.
Pet sekira. Više mogućnosti.
Više stranica u jednom držaču
Rotacione ose A i B menjaju položaj detalja u odnosu na sekač. Ovo olakšava dostizanje površina koje zahtevaju ponovno pričvršćivanje na ravan sto.
Vreteno 2,2 kW
Vodeno hlađenje i montaža ER20 omogućavaju vam da izaberete alat za glodanje, graviranje i bušenje.
Prostor za prototipove
Kompaktni stubni dizajn će dobro funkcionisati u studiju za modeliranje, radionici i kada naučite kako da obrađujete CNC.
Okrenite detalj, posegnite dalje

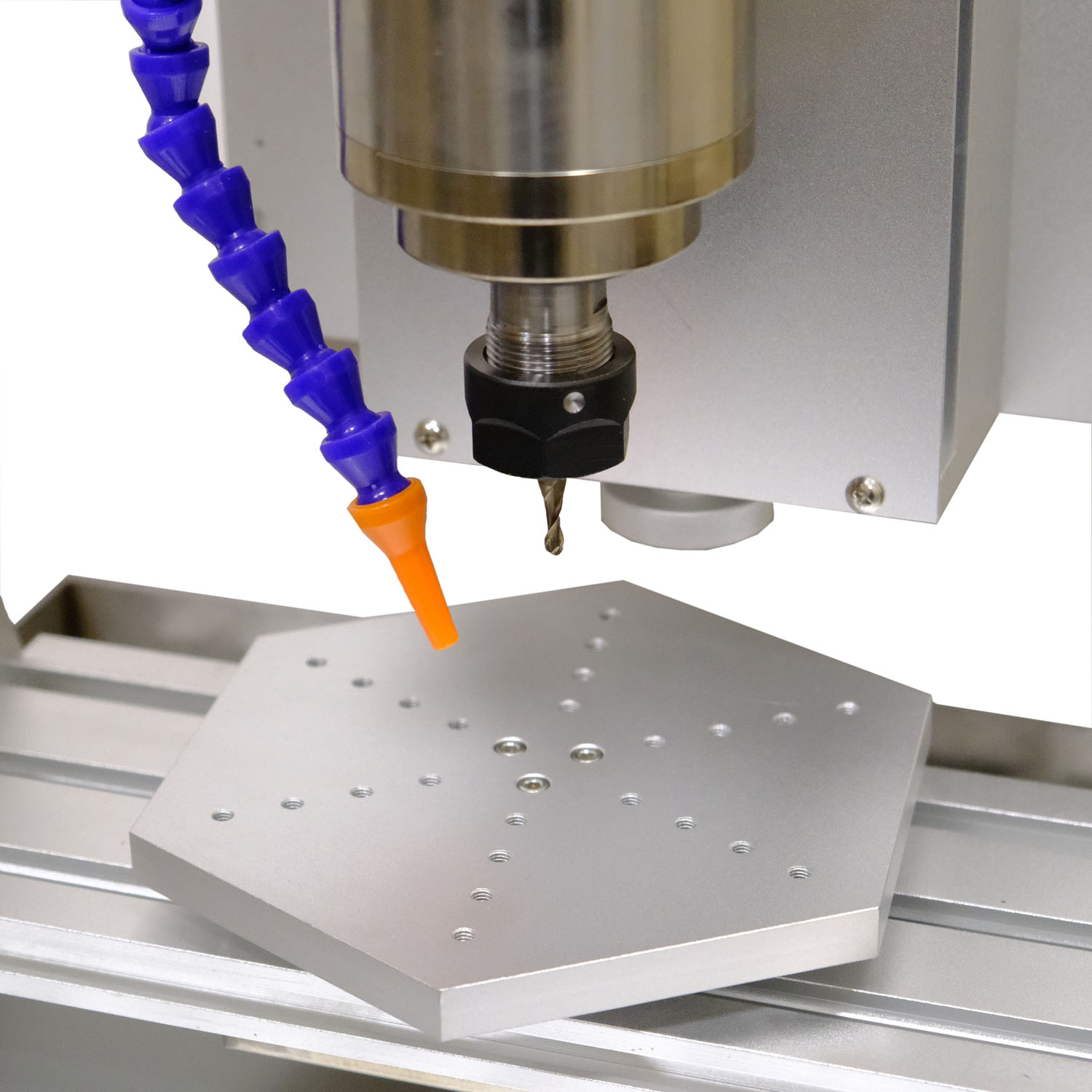

Postavite materijal pod pravim uglom
Tabela A/B vam omogućava da rotirate i nagnete pričvršćeni objekat. Ovo je korisno pri obradi stranica, kosih površina i trodimenzionalnih modela.
Program obrade mora uzeti u obzir kinematiku stola. Za rad sa više osa potreban vam je odgovarajući program CAM, postprocesor i ispravna konfiguracija Mach3.
Raspon koji je dostupan za radni predmet zavisi od njegovog oblika, montaže, dužine alata i ugla stola. Polje XYZ ne označava maksimalne dimenzije radnog komada u pet osa.
Tri pogleda na obradu
Kratki snimci prikazuju mlevenje materijala i rad nagibnog i rotacionog stola.
Aluminijum ispod rezača
Krupni planovi grube obrade aluminijumskog detalja.
8 sekundi obradeTabela A/B u akciji
Glodanje prostornog detalja sa nagnutim stolom.
8 sekundi obradeOd modela do detalja
Glodanje površine i detalja figure.
8 sekundi obradeDemonstracioni materijali proizvođača za 6040 5D Efekat obrade zavisi od materijala, alata, montaže i pripremljenog programa.
Snaga na alatu. Hlađenje u cirkulaciji.

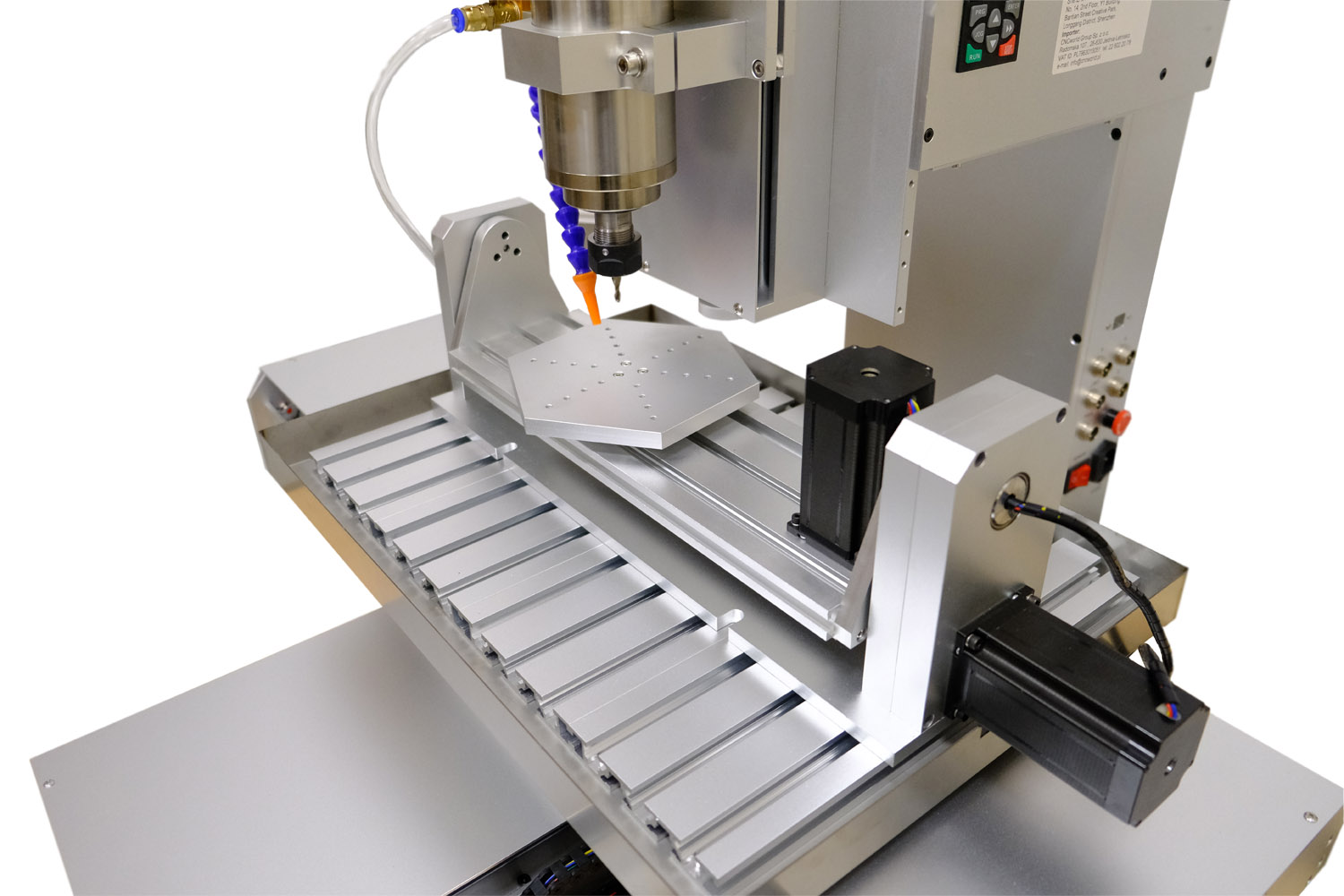

Vreteno 2,2 kW sa montažom ER20
Brzina do 24 000 rpm omogućava vam da prilagodite brzinu alatu i materijalu. Čaure ER20 se koriste za montiranje glodala sa odgovarajućim prečnikom drške.
Vreteno je hlađeno vodom. Mlaznica na glavi vam omogućava da usmerite rashladnu tečnost u zonu obrade - posebno korisno kada radite sa aluminijumom.
Ideje koje dobijaju oblik
Drvo i plastika
Modeli, reljefi i prototipovi od drveta, akrila, PVC-a i pažljivo odabranih građevinskih materijala.
Obojeni metali
Lagano glodanje i graviranje aluminijuma, mesinga i bakra uz odgovarajuće odabrane alate, dodatke i hlađenje.
Radionica i edukacija
Učenje programiranja CNC, provera projekata i izrada malih elemenata i test serija.
Prave strugotine. Pravi primeri.
Fotografije rada i detalji koje je objavio proizvođač za 6040 5D.

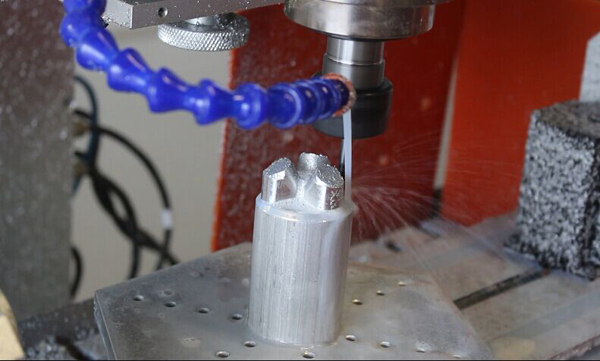

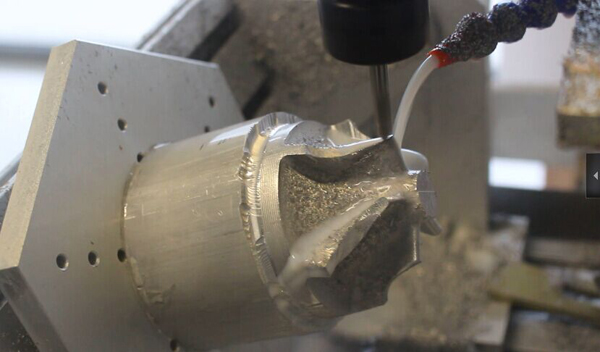

Primer obrade aluminijumskog detalja.

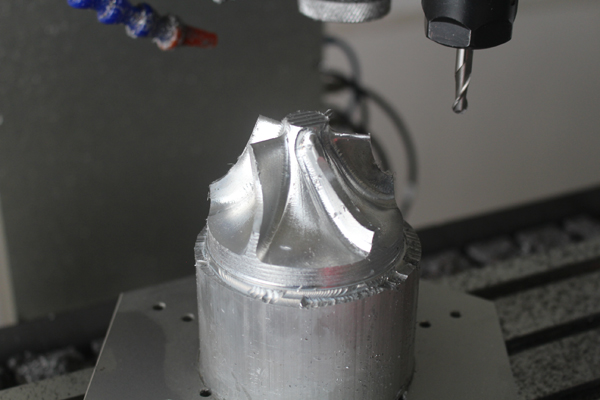

Prostorni detalj pri glodanju.
Primer rada na nagnutom stolu.

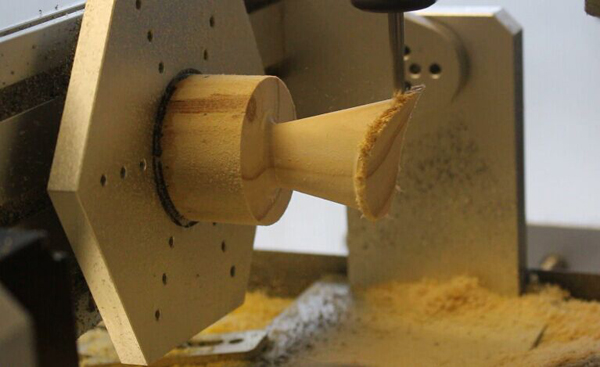

Glodanje modela od drveta.
Izvor fotografije: ChinaCNCzone - 6040 5D. Demonstracioni materijali; efekat obrade zavisi od materijala, alata i pripreme programa.
Stabilno kretanje počinje mehanikom

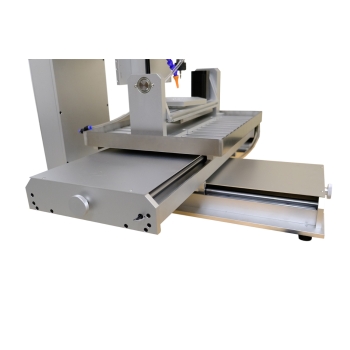

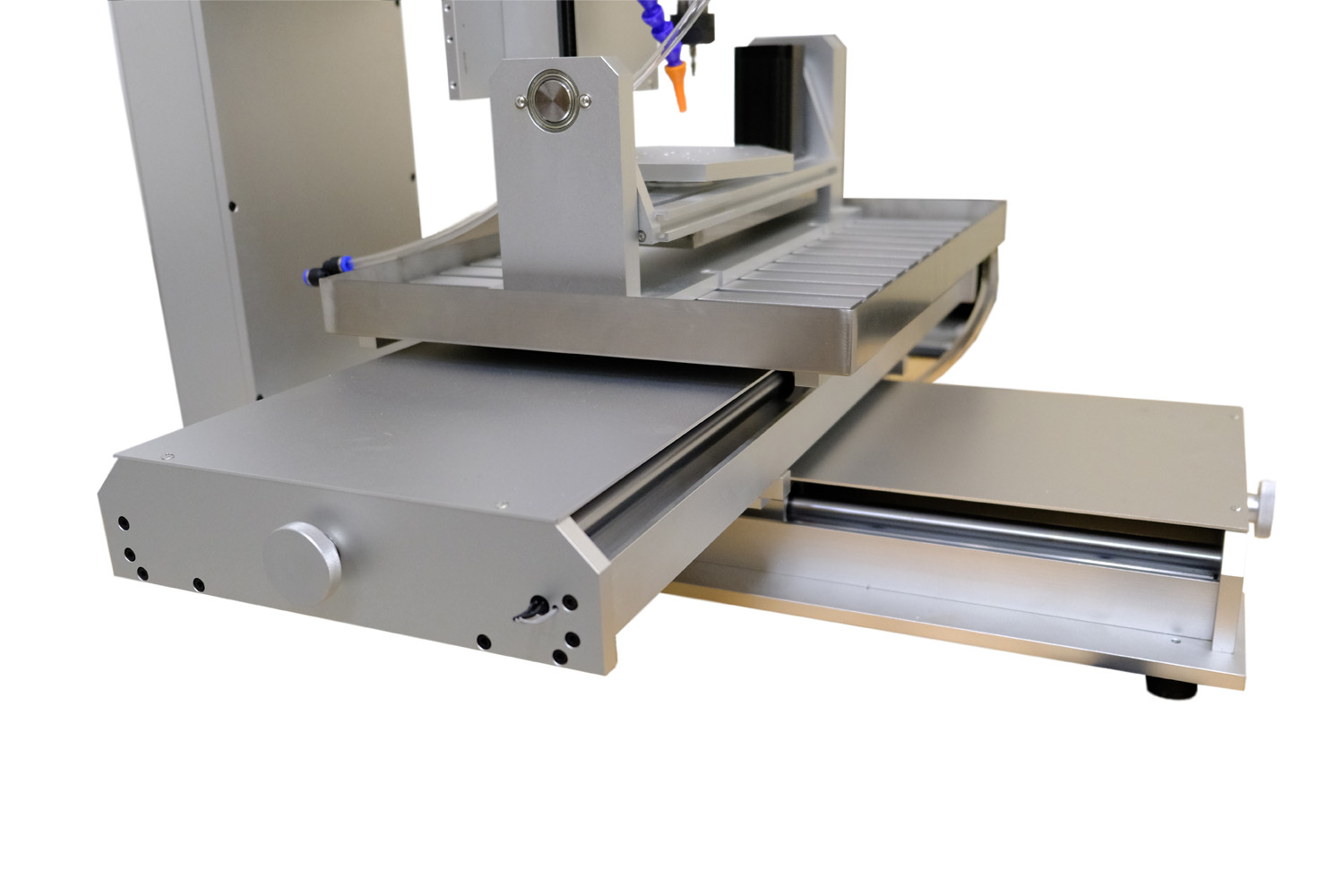

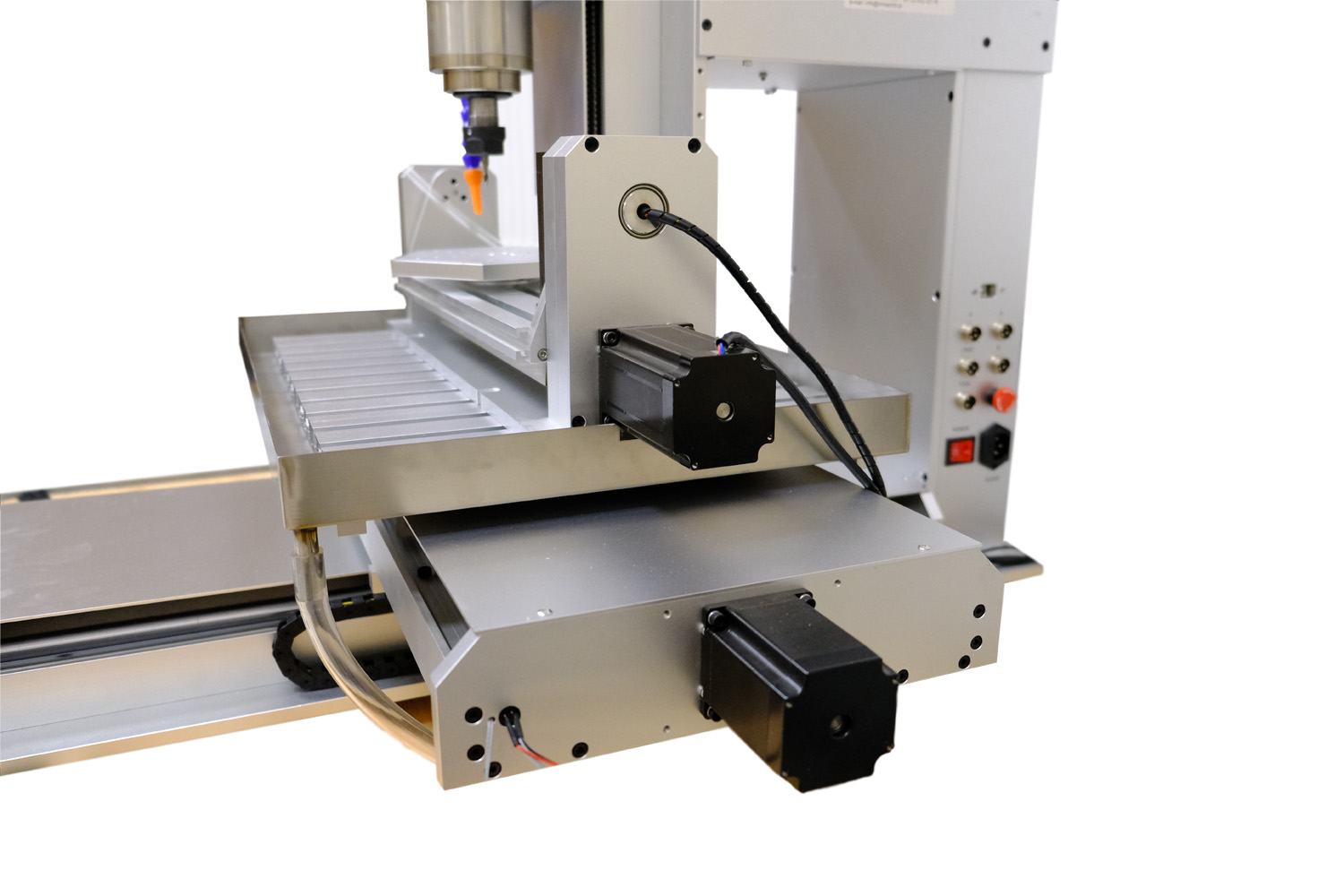

Kuglični vijci i krstasti sto
Linearne ose koriste kuglične zavrtnje tipa 1605 i vođice od hromiranih valjaka. Pokretni sto radi ispod vertikalno postavljenog vretena.
Vidljivi poklopci na vođicama ograničavaju direktno taloženje strugotine na pokretnim elementima. Redovno čišćenje i podmazivanje pomažu da mehanika radi glatko.
Pripremite svoju stanicu i započnite svoj projekat
Pribor za trčanje
- Vreteno 2,2 kW i ugrađeni kontrolni sistem.
- Nagibno-rotacioni sto za rad na osovinama A i B.
- Stege za pričvršćivanje, ključevi i startni sekači.
- Pumpa za vodu, kabl za napajanje i kabl USB.
- Senzor visine alata.
Pripremite računar i licencu Mach3 odvojeno. Projekat treba konvertovati u kod G koristeći odgovarajući softver CAM.
Tehnički parametri
| Parametar | Value |
|---|---|
| Model | 6040 5D, vertikalni dizajn |
| Broj osovina | 5: X, Y, Z i okretni A i B |
| Nazivna radna površina XYZ | 400 × 600 × 150 mm |
| Stvarni opseg obrade XYZ | 375 × 535 × 150 mm |
| Snaga vretena | 2,2 kW |
| Revolucije vretena | Maks. 24 000 rpm |
| Hlađenje vretena | Voda |
| Montaža alata/prečnik vretena | ER20 / 80 mm |
| Pogon osovine XYZ | Kuglični vijci tip 1605 |
| Vodiči | Hromirane osovine i linearni ležajevi; X i Y: Ø20 mm, Z: Ø16 mm |
| Deklarisana tačnost pozicioniranja | 0,02 mm |
| Maksimalna brzina uvlačenja | 4000 mm/min |
| Maksimalno opterećenje XY stola | 50 kg |
| Maksimalno opterećenje sklopa rotacione osovine | 15 kg |
| Povezivanje sa računarom | USB |
| Kontrolni softver | Mach3; licenca nije uključena |
| Napajanje | 230V AC |
| Dimenzije mašine: visina × dužina × širina. | 715 × 700 × 610 mm |
| Težina mašine | 103 kg |
0,02 mm je deklarisana tačnost pozicioniranja, a ne garantovana tolerancija svakog gotovog detalja. Brzina od 4000 mm/min je maksimalna vrednost; Radni pomak se bira prema materijalu, alatu i dubini sečenja. Opterećenje XY stola i rotacionog sklopa su dve različite granice.
Pre nego što pokrenete svoj prvi program
Šta rade pet sekira?
Tri linearne ose su odgovorne za pozicioniranje alata u odnosu na materijal, a dve rotacione ose menjaju položaj radnog predmeta. Ovo vam omogućava da obrađujete detalje sa različitih strana. Način na koji se osovina vodi proizilazi iz konfiguracije programa i upravljanja.
Da li je polje 600 × 400 mm dostupno sa rotacionim stolom?
600 × 400 mm je nominalna površina modela. Stvarni opseg linearnih osa je Ks 375, I 535 i Z 150 mm. Nakon ugradnje A/B stola, prostor za radni predmet je manji i zavisi i od ugla nagiba i montaže.
Da li je softver uključen?
Mašina za glodanje radi sa Mach3 preko USB-a. Licenca kontrolnog programa i softver za pripremu CAM staze moraju se obezbediti odvojeno. Za rad sa više osa potreban vam je postprocesor kompatibilan sa sistemom ove mašine.
Vaš sledeći projekat može imati više dimenzija
Izaberite 6040 5D za modele, prototipove i mašinsku obradu malih detalja. Treba vam pomoć pri odabiru? Kontaktirajte CNCWorld.
